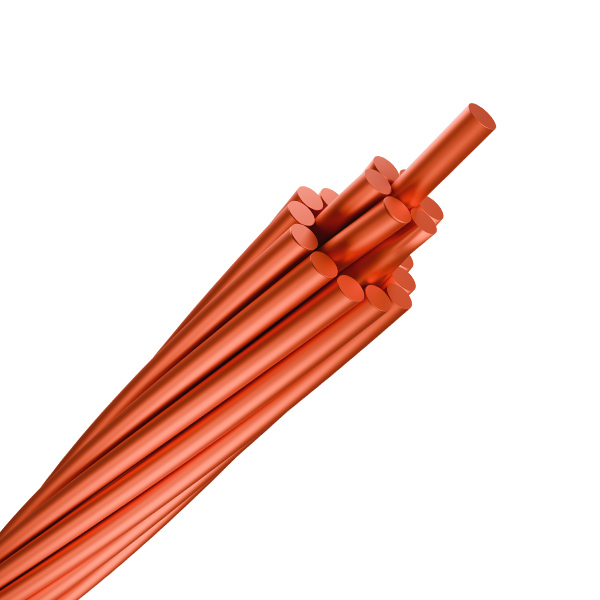

CABO DE COBRE NÚ

APLICAÇÃO

Redes aéreas de distribuição de energia, sistema de proteção contra descargas atmosféricas

CONSTRUÇÃO

Condutor: fios de cobre eletrolítico nu, têmpera meio dura, classes de encordoamento 2A e 3A

NORMA DE REFERÊNCIA

NBR 6524 – Fios e cabos de cobre duro e meio duro com ou sem cobertura protetora para instalações aéreas

ACONDICIONAMENTO

Em bobinas de madeira

solicitar orçamento

Dimensões Nominais

CABO DE COBRE NÚ
Encordoamento Classe 2A
Seção (mm²)
 Formação
Diâmetro externo (mm)
Resistência mecânica (Kn)
Rcc a 20°C (Ω / km)
Peso nominal (kg/km)
Numero de Fios Diâmetro dos fios (mm)
10 7 1,36 4,08 3,29 1,82 90,5
16 7 1,70 5,10 5,06 1,17 141
25 7 2,06 6,18 7,39 0,795 208
35 7 2,50 7,50 10,73 0,538 306
50 7 3,00 9,00 15,23 0,375 440
70 7 3,45 10,35 20,02 0,283 582
95 7 4,12 12,36 28,39 0,199 831
120 19 2,90 14,50 38,97 0,148 1117
150 1 3,25 16,25 48,52 0,118 1403
185 19 3,50 17,50 57,55 0,099 1679
240 19 4,00 20,00 72,63 0,0777 2125
300 19 4,50 22,50 91,38 0,0613 2689
Encordoamento Classe 3A
Seção (mm²)
 Formação
Diâmetro externo (mm)
Resistência mecânica (Kn)
Rcc a 20°C (Ω / km)
Peso nominal (kg/km)
Numero de Fios Diâmetro dos fios (mm)
70 19 2,12 10,60 21,07 0,276 597
95 19 2,50 12,50 29,13 0,198 830
120 37 2,06 14,42 39,07 0,15 1098
120 37 2,24 15,68 45,8 0,127 1298
185 37 2,50 17,50 56,72 0,102 1616
240 37 2,90 20,30 75,88 0,076 2175
